【導讀】本文主要介紹了用作三相霍爾傳感器無刷直流驅動器的Z16FMC微控制器。該微控制器具有使用多電機開發套件的片上集成應用程序陣列，該套件可提供快速而精確的故障控制，以及高系統效率和易于定制的應用程序固件開發。
本文主要介紹了用作三相霍爾傳感器無刷直流驅動器的Z16FMC微控制器。該微控制器具有使用多電機開發套件的片上集成應用程序陣列，該套件可提供快速而精確的故障控制，以及高系統效率和易于定制的應用程序固件開發。

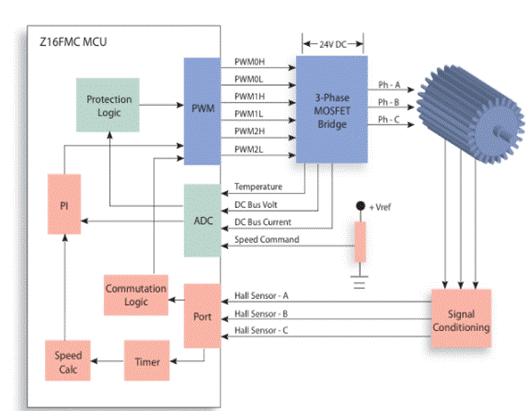

圖1三相霍爾傳感器BLDC電機控制器的外觀概述。
硬體設計
該設計涉及以閉環或開環方式運行BLDC電動機，其速度由電位計設置。如架構圖所示，該設計通過Z16FMC微控制器PWM模塊生成PWM電壓，以運行BLDC電機。顯示器運行時，三個霍爾傳感器的狀態根據轉子位置而變化。根據傳感器的狀態（換向）切換三相的電壓。霍爾傳感器每60度中斷一次捕獲計時器刻度，以測量電動機的轉子速度。在電流過載，欠壓或過壓以及溫度過高的情況下，可以使用其他外圍功能來保護系統。以下各節介紹了硬件。
三相橋式MOSFET
三相橋式MOSFET由六個以橋式連接的MOSFET組成，用于驅動BLDC電機的三相。直流母線保持在24 V，這與BLDC電機的額定電壓相同。每個高端和低端MOSFET相對都使用單獨的Hi-Lo柵極驅動器，從而使硬件設計更簡單，更可靠。自舉電容器充電會驅動高端MOSFET。使用分壓器將其降低至合適的值可監控直流母線電壓，在直流回路中并聯一個分流器可監控直流母線電流。NTC型溫度傳感器提供與溫度成正比的模擬電壓輸出。
PWM模塊
Z16FMC微控制器包含一個在此應用中配置為以互補模式運行的6通道，12位PWM模塊。開關頻率設置為20 kHz。PWM輸出根據霍爾傳感器的輸入進行控制。霍爾傳感器的輸入確定了三相橋式MOSFET的開關順序。PWM的占空比與加速器電位計輸入成正比。占空比的變化控制通過電動機繞組的電流，從而控制電動機轉矩。
換向邏輯
霍爾傳感器連接到Z16FMC微控制器上的端口PD3，PD4和PD5。當任何引腳上的輸入狀態更改時，都會產生一個中斷。中斷服務程序檢查所有三個引腳的狀態，并相應地切換電動機三相的電壓。梯形換向用于該應用，以簡化實現。在此換向過程中，通過將一個相的頂部MOSFET和另一相的底部MOSFET導通，將任意兩相連接到整個DC總線。第三階段不通電（該階段的頂部和底部MOSFET均關斷）。
速度測量
使用三個霍爾傳感器中的一個來捕獲Timer0滴答，該滴答代表用于閉環計算的實際霍爾周期。
軟件實施
在軟件的實施過程中，將執行以下操作：初始化初始化硬件模塊以實現以下功能。
從內部振蕩器切換到外部振蕩器以進行系統操作
在ADC，比較器和UART的相應引腳上啟用備用功能，并驅動LED
配置Timer0在連續模式下運行以捕獲霍爾周期時序
配置比較器以在產生過電流時關閉PWM模塊
使能運算放大器以測量流到電動機的DC總線電流
配置ADC以讀取模擬值，例如DC總線電壓，電流，溫度和加速電位計（一次僅一個通道）
將PWM模塊配置為具有20 kHz開關頻率的單獨操作模式，根據PWMOUT寄存器中的值控制輸出，并在上電復位和任何復位時將PWMOUT默認驅動為低斷開狀態。
打斷
端口D中斷控制換向?；魻杺鞲衅鬏敵鲈谝_PD3：5上讀取，軟件執行其濾波操作，并確定MOSFET的開關順序。PWM定時器中斷用于計時周期性發生的任務，并用于后臺循環從不同通道讀取模擬值并對這些值求平均，更新LED指示燈狀態，并更新UART上的讀取參數。
（來源：中電網）
