【導讀】碳膜電位器作為電子元器件領域的基礎元件，自20世紀50年代商業化應用以來，憑借其獨特的性能優勢和成本競爭力，在消費電子、工業控制、汽車電子等領域形成廣泛應用。本文系統梳理碳膜電位器的技術特性、產業格局及選型要點，通過國際與國內廠商的對比分析，為工程師提供完整的選型解決方案。
引言
碳膜電位器作為電子元器件領域的基礎元件，自20世紀50年代商業化應用以來，憑借其獨特的性能優勢和成本競爭力，在消費電子、工業控制、汽車電子等領域形成廣泛應用。本文系統梳理碳膜電位器的技術特性、產業格局及選型要點，通過國際與國內廠商的對比分析，為工程師提供完整的選型解決方案。
碳膜電位器技術解析：從原理到選型與頭部廠商對比
1. 定義與工作原理
碳膜電位器（Carbon Film Potentiometer）是一種通過調節碳膜導電路徑長度來實現電阻值變化的電子元件。碳膜電位器采用馬蹄形紙膠板或陶瓷基板作為絕緣載體，通過真空鍍膜工藝在其表面沉積碳膜電阻層。典型結構包含轉軸系統、碳膜電阻體、集電刷及端子引腳。當旋鈕驅動集電刷沿碳膜表面滑動時，接觸位置的變化導致有效電阻值呈線性、對數或指數規律變化。其核心結構包括：
●碳膜層：由碳黑、石墨與樹脂混合涂覆于陶瓷或塑料基板上，厚度決定阻值范圍（22Ω~2MΩ）。
●滑動觸頭：通過旋轉或直滑改變與碳膜的接觸位置，實現阻值連續調整。
●封裝與引腳：常見直插式3腳或6腳設計，部分型號集成開關功能（如RV12-K6系列）。
其阻值變化規律分為線性（B型）、對數（A型）、指數（C型）三種，適用于音量控制（指數型）或分壓電路（線性型）。
2. 技術優勢與局限性
優勢：
●成本低廉：工藝簡單，單價低至3.5元/千只（如WTH148系列）。
●體積緊湊：微型化設計適配高密度電路板，如手機快充模塊中的AO3400型。
●寬阻值范圍：覆蓋22Ω~2MΩ，適配多場景需求。
●高分辨率：連續調節特性支持精密微調（如醫療設備校準）。
局限性：
●精度低：阻值公差±20%，遠低于金屬膜電位器（±1%）。
●環境敏感：耐溫范圍-20℃~70℃，潮濕環境易氧化失效。
●噪聲與壽命：滑動噪聲達47mV，機械壽命約1萬次（低于線繞電位器10萬次）。
3. 核心應用場景
碳膜電位器廣泛應用于中低端電子設備：
●消費電子：音響音量調節（如調音臺）、燈具調光（KLS4-RV16C系列）。
●工業控制：伺服電機調速、電源電壓微調（額定功率0.05W~0.5W）。
●醫療設備：便攜式監護儀參數校準（需配合防水封裝）。
●汽車電子：車載音響與空調面板控制（耐振動型號）。
4. 成本與選型要則
成本分析：
●國際品牌：Vishay、Bourns等廠商單價約5~10元，精度與壽命溢價顯著。
●國內廠商：宇潤發、鴻利達等提供3.5~6元產品，性價比突出但一致性較低。

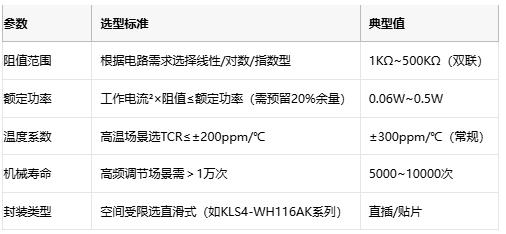

選型關鍵參數：
設計注意事項：
●焊接工藝：烙鐵溫度≤270℃/3秒，避免助焊劑滲入導致接觸不良。
●環境防護：潮濕環境需涂覆三防漆或選用密封型號（如RV12-K6防水款）。
5. 頭部原廠品牌對比
國際廠商：
1. Vishay（威世）：
●優勢：TCR低至±100ppm/℃、阻值精度±5%，適配精密儀器。
●成本：單價8~15元，較國內品牌高50%~100%。
●代表型號：WTH148系列（醫療級）。
2. Bourns（柏恩斯）：
●優勢：高可靠性（機械壽命10萬次）、耐高溫（125℃）。
●成本：單價10~20元，主攻汽車與工業市場。
國內廠商：
1.宇潤發（深圳）：
●優勢：定制化能力強（支持非標尺寸與阻值）、交期短（7天）。
●成本：單價3.5~6元，阻值公差±20%。
2.鴻利達（常州）：
●優勢：集成開關功能（如RV12-K6）、月產能1000萬只。
●成本：單價4~8元，出口占比30%。
3. 可蘭素電子：
●優勢：玻璃纖維填充阻燃外殼，通過VDE/NEMKO認證，適配工業級環境。
●成本：單價5~15元，主打高端市場。

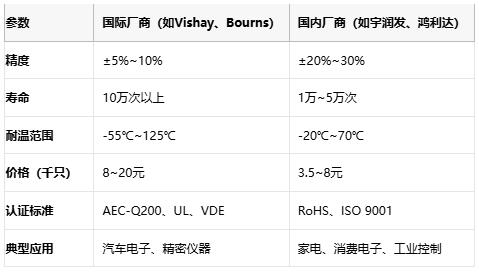

6. 國際與國內廠商對比（表格）
7. 未來趨勢與替代方案
●技術升級：碳納米管復合膜技術可提升耐溫性（＞100℃）與壽命，成本增加約30%810。
●替代方案：
● 金屬膜電位器：精度高（±1%）、噪聲低，但成本翻倍810。
● 數字電位器：支持I2C控制，適用于自動化系統，單價15~50元810。
結語
碳膜電位器憑借低成本與廣泛適配性，在中低端市場占據主導地位。選型時需權衡國際品牌的高可靠性與國內廠商的性價比，未來技術迭代或?qū)⑼苿悠湎蚋叨祟I(lǐng)域滲透。工程師應根據具體應用場景，建立包含電氣參數、機械壽命、環境適應性等多維度的選型模型，以實現最優系統設計。
