【導讀】普通接地電阻測試儀分為指針式(俗稱接地?fù)u表)、數字式接地電阻測試儀。常用的接地?fù)u表有ZC-8型接地電阻測試儀。下面簡單說一下，如何使用接地電阻測量儀測量接地電阻。
根據《接地裝置安裝》、《接地安裝的施工和驗收規范》的規定，一類、二類防雷裝置的接地電阻小于等于10Ω，三類建筑物要求接地電阻小于等于30Ω。
接地電阻測量儀分為大型地網接地電阻測試儀與普通接地電阻測試儀，二者的功能與范圍不同。
普通接地電阻測試儀分為指針式(俗稱接地?fù)u表)、數字式接地電阻測試儀。常用的接地?fù)u表有ZC-8型接地電阻測試儀。
下圖為ZC-8指針式搖表接地電阻測試儀的實物圖。
這種接地電阻測試儀分為三接線柱和四接線柱兩種；三接線柱式搖表(E、P、C)適用于直接測量各種接地裝置的接地電阻；四接線柱式搖表(C1、C2、P1、P2)的搖表可以測量土壤的電阻率，如果把四接線柱中的C2、P2連在一起，接變成了三接線柱式的搖表(連接點相當于三接線柱式中的E端子)。
下面簡單介紹一下接地電阻測量儀的結構和工作原理；
接地電阻測量儀由手搖發電機F、電流互感器LH、倍率開關S、調節電位器Rp及檢流計M等組成，全部機構裝在塑料殼內，外有皮殼便于攜帶，附件有輔助探棒、導線等，其內部測量線路如下圖所示。
測量儀的表面上有兩個旋鈕，一個用于改變測量倍率，一個用于測量時調節讀數盤。手搖發電機的規定搖速是120/min測量電極有接地極E、電壓輔助電極P和電流輔助電極C，其中E極為機內電流互感器兩線圈的一端部連接點(四個測量端鈕的儀表是把E極內部的這兩個端部分開)。被測接地電阻接在E和P之間，適當調節倍率和電阻Rp的值，當檢流計的指針指零時，待測接地電阻Rx=KRp，K為電流互感器的變比，表面刻度盤的指示值與倍率的乘積就是Rx的值。
下面簡單說一下，如何使用接地電阻測量儀測量接地電阻；

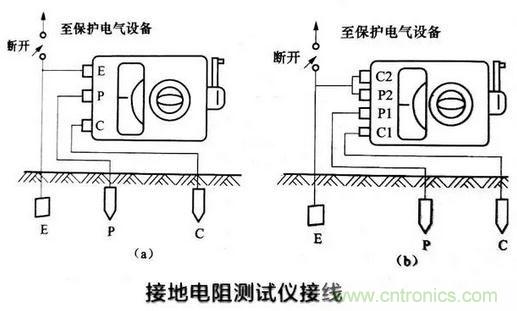

測量前，應先把被測接地裝置的接地引下線斷開，然后進行測量，測量接線如下圖所示。
其中E為被測接地極，兩個輔助電極插人土壤的深度約為0.5m，第輔助電極P (電位探針)與待測接地電位探針電極之間的距離約20m，第二輔助電極C(電流探針)與待測接地極之間距離約40m。
測量時，儀表要水平放置，檢流計指針要先調整至零位，否則可以借助零位調整器，把指針調整到中心線。然后將倍率擋先滿在較大的擋位，測量中根據指針的偏轉情況，再作適當?shù)恼{(diào)節。隨即一邊用手慢慢轉動發電機手柄，用另一邊手調節倍率和讀數盤，吏檢流計指針對準中心線，然后逐漸加快搖動速度到標準轉速120r/min，再調節標度盤，使檢流計再次指向中心線，此時的示數與倍率的乘積就是被測電阻的值。
