【導讀】PLC常見的輸入設備有按鈕、行程開關、接近開關、轉換開關、撥碼器、各種傳感器等，輸出設備有繼電器、接觸器、電磁閥等。正確地連接輸入和輸出電路，是保證PLC安全可靠工作的前提。接下來，一起看看PLC與這些常見設備的連接方式。
1、PLC與主令電器類設備的連接
圖1是與按鈕、行程開關、轉換開關等主令電器類輸入設備的接線示意圖。圖中的PLC為直流匯點式輸入，即所有輸入點共用一個公共端COM，同時COM端內帶有DC24V電源。若是分組式輸入，也可參照圖下圖的方法進行分組連接。
圖1：PLC與主令電器類輸入設備的連接
2、 PLC與旋轉編碼器的連接
旋轉編碼器是一種光電式旋轉測量裝置，它將被測的角位移直接轉換成數字信號（高速脈沖信號）。因此可將旋轉編碼器的輸出脈沖信號直接輸入給PLC，利用PLC的高速計數器對其脈沖信號進行計數，以獲得測量結果。不同型號的旋轉編碼器，其輸出脈沖的相數也不同，有的旋轉編碼器輸出A、B、Z三相脈沖，有的只有A、B相兩相，最簡單的只有A相。
圖2：旋轉編碼器與PLC的連接
如圖2所示是輸出兩相脈沖的旋轉編碼器與FX系列PLC的連接示意圖。編碼器有4條引線，其中2條是脈沖輸出線，1條是COM端線，1條是電源線。編碼器的電源可以是外接電源，也可直接使用PLC的DC24V電源。電源“-”端要與編碼器的COM端連接，“+ ”與編碼器的電源端連接。編碼器的COM端與PLC輸入COM端連接，A、B兩相脈沖輸出線直接與PLC的輸入端連接，連接時要注意PLC輸入的響應時間。有的旋轉編碼器還有一條屏蔽線，使用時要將屏蔽線接地。
3、 PLC與傳感器的連接
傳感器的種類很多，其輸出方式也各不相同。當采用接近開關、光電開關等兩線式傳感器時，由于傳感器的漏電流較大，可能出現錯誤的輸入信號而導致PLC的誤動作，此時可在PLC輸入端并聯旁路電阻Ｒ，如圖3所示。當漏電流不足lmA時可以不考慮其影響。
圖3：PLC與兩線式傳感器的連接
式中：I為傳感器的漏電流（mA），UOFF為PLC輸入電壓低電平的上限值（V），RC為PLC的輸入阻抗（KΩ），RC的值根據輸入點不同有差異。
4、PLC與多位撥碼開關的連接
如果PLC控制系統中的某些數據需要經常修改，可使用多位撥碼開關與PLC連接，在PLC外部進行數據設定。如圖4所示，為一位撥碼開關的示意圖，一位撥碼開關能輸入一位十進制數的0～9，或一位十六進制數的0～F。
圖4：一位撥碼開關的示意圖

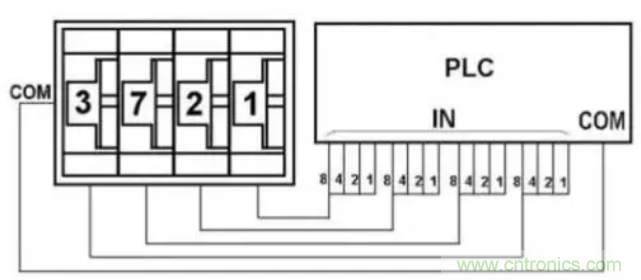

如圖5所示，4位撥碼開關組裝在一起，把各位撥碼開關的COM端連在一起，接在PLC輸入側的COM端子上。每位撥碼開關的4條數據線按一定順序接在PLC的4個輸入點上。由圖可見，使用撥碼開關要占用許多PLC 輸入點，所以不是十分必要的場合，一般不要采用這種方法。
圖5：4位撥碼開關與PLC的連接
5、PLC與輸出設備開關的連接
PLC與輸出設備連接時，不同組（不同公共端）的輸出點，其對應輸出設備（負載）的電壓類型、等級可以不同，但同組（相同公共端）的輸出點，其電壓類型和等級應該相同。要根據輸出設備電壓的類型和等級來決定是否分組連接。如圖6所示以FX2N為例說明PLC與輸出設備的連接方法。圖中接法是輸出設備具有相同電源的情況，所以各組的公共端連在一起，否則要分組連接。圖中只畫出Y0-Y7輸出點與輸出設備的連接，其它輸出點的連接方法相似。
圖6：PLC與輸出設備的連接
6、 PLC與感性負載的連接
PLC的輸出端經常連接的是感性輸出設備（感性負載），為了抑制感性電路斷開時產生的電壓使PLC內部輸出元件造成損壞。因此當PLC與感性輸出設備連接時，如果是直流感性負載，應在其兩端并聯續流二極管；如果是交流感性負載，應在其兩端并聯阻容吸收電路。如圖6-10所示。
圖7：PLC與感性輸出設備的連接
圖中，續流二極管可選用額定電流為1A、額定電壓大于電源電壓的3倍；電阻值可取50~120Ω，電容值可取0.1~0.47μF，電容的額定電壓應大于電源的峰值電壓。接線時要注意續流二極管的極性。
7、PLC與七段LED顯示器的連接
PLC可直接用開關量輸出與七段LED顯示器的連接，但如果PLC控制的是多位LED七段顯示器，所需的輸出點是很多的。
圖8：PLC與兩位七段LED燈顯示器的連接
如圖8所示，電路中，采用具有鎖存、譯碼、驅動功能的芯片CD4513驅動共陰極LED七段顯示器，兩只CD4513的數據輸入端A～D共用PLC的4個輸出瑞，其中A為最低位，D為最高位。LE是鎖存使能輸入端，在LE信號的上升沿將數據輸入端輸入的BCD數鎖存在片內的寄存器中，并將該數譯碼后顯示出來。如果輸入的不是十進制數，顯示器熄滅。LE為高電平時，顯示的數不受數據輸入信號的影響。顯然，N個顯示器占用的輸出點數為P=4＋N。
如果PLC使用繼電器輸出模塊，應在與CD4513相連的PLC各輸出端接一下拉電阻，以避免在輸出繼電器的觸點斷開時CD4513的輸入端懸空。PLC輸出繼電器的狀態變化時，其觸點可能抖動，因此應先送數據輸出信號，待該信號穩定后，再用LE信號的上升沿將數據鎖存進CD4513。
