【導讀】2021年4月20日，致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下友尚推出基于意法半導體（ST） STM32 Cortex-M4（STM32F4 or L4）的碼表方案。
在單片機系統上實現圖形界面，最簡單是使用串口屏的方式，但是在體積有限的手持應用中，串口屏顯的體積與適配性往往不能適應需求，這就需要使用GUI框架來完成圖形界面。在單片機領域，TouchGFX是一種面向STM32微控制器優化的高級免費圖形軟件框架。
圖示1-大聯大友尚推出基于ST STM32 Cortex-M4（STM32F4 or L4）碼表方案的展示板圖（一）
利用STM32的圖形功能和架構，TouchGFX通過創建令人驚嘆的類智能手機圖形用戶界面加速了人機界面的革命進程。TouchGFX框架包括TouchGFX Designer、一個易于使用基于拖放的原型構建PC工具以及一個強大的圖形核心TouchGFX引擎。TouchGFX結合了所見即所得模擬器和自動代碼生成，使GUI開發變得更為簡單。
圖示2-大聯大友尚推出基于ST STM32 Cortex-M4（STM32F4 or L4）碼表方案的展示板圖（二）
相關工具介紹：
TouchGFX Designer是一個獨立的軟件工具，允許簡單和快速的圖形評估和概念證明。它與STM32CubeMX初始化和代碼生成工具完全兼容，可以在統一的項目環境中無縫地協同開發圖形和主應用程序。
STM32CuBeIDE是一種先進的C/C++開發平臺，具有STM32微控制器和微處理器的外圍配置、代碼生成、代碼編譯和調試功能。它基于Eclipse® /CDT框架和GCC工具鏈進行開發，GDB用于調試。它允許集成數百個現有插件，這些插件完成了Eclipse® IDE的功能。
STM32CubeProgrammer是一個多操作系統軟件工具，用于STM32產品的編程。它為通過調試接口（JTAG和SWD）引導加載程序接口（UART、USB DFU、I²C、SPI和CAN）讀取、寫入和驗證設備內存提供了一個易于使用和高效的環境。
STM32CubeMX是一種圖形化工具，它允許對STM32微控制器和微處理器進行非常簡單的配置，還可以通過一步一步的過程為Arm® Cortex® -M內核或Arm® Cortex® -a core生成部分Linux® 設備樹。

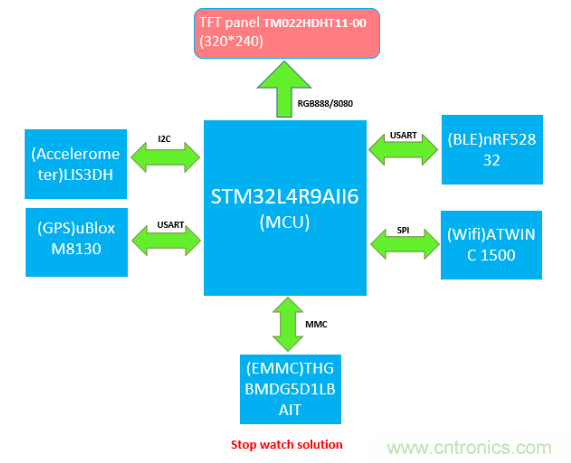

圖示3-大聯大友尚推出基于ST STM32 Cortex-M4（STM32F4 or L4）碼表方案的方案塊圖
核心技術優勢：
● 使用STM32F469發現工具包（32F469IDISCOVERY），用戶可以開發；
● 在帶有Arm® Cortex® 的STM32F469高性能MCU上輕松應用；
● M4核心和Chrom-ART加速器。Discovery kit支持廣泛的使用；
● 高級圖形、音頻、多傳感器支持、WVGA；
● 彩色顯示，安全，內存擴展和連接功能；
● 包括嵌入式ST-LINK/V2-1調試器/程序員。專用附加組件；
● 板可以通過ARDUINO® Uno或擴展連接器進行連接；
● 通過TouchGFX可以直接連接到此開發板，快速進行GUI產品的開發。
方案規格：
碼表參數規格：
● GPS支持GPS/GPS+北斗/GPS+GLONASS雙星定位；
● 顯示屏2.2寸專用戶外液晶彩屏，解析度240*320；
● 操作溫度-10℃~50℃；
● 產品大小85*53.5*18.8mm；
● 接收天線內置式天線；
● 高度傳感器氣壓式高度計；
● 溫度傳感器支持；
● 防水等級IPX7；
● 內存容量約3000小時以上騎行數據（視內存使用情況）；
● 顯示數據單屏最大顯示10項數據，可自由設置80多項可選數據；
● 存儲格式fit；
● 電池為不可拆卸鋰電池，可連續不間斷使用22小時（不開背光，典型值），開啟GPS省電模式，背光采用低亮度值等措施能有效延長使用時間；
● ANT+支持（心率、速度、踏頻、功率計等）；
● 充電接口MicroUSB，支持?jǐn)?shù)據傳輸；
● 無線接口藍牙4.0BLE、WIFI 802.11 b/g/n；
● 標準配件iGS620主機*1、MicroUSB數據線*1、專用底座*2、底座墊*2、O型橡膠圈*4、使用說明書*1；
● 選購配件速度、踏頻、心率傳感器等。
